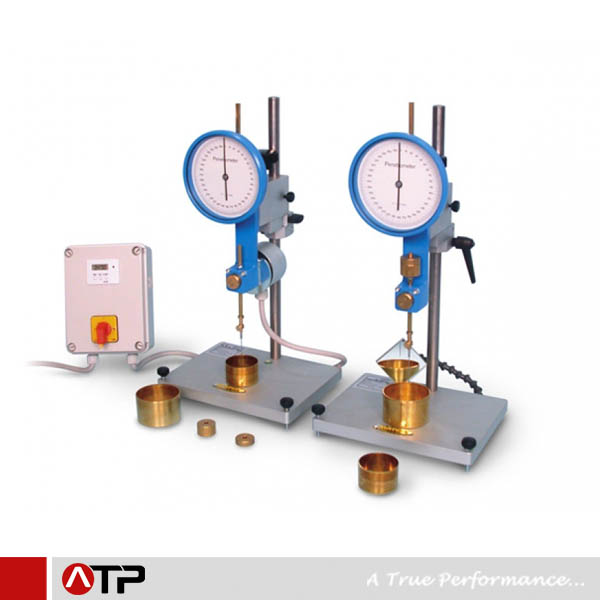

دستگاه تعیین درجه نفوذ نیمه اتوماتيك مدل B057KIT
شامل وسيله تنظيم عمودي ميكرومتري، داراي كنترلر مغناطيسي با تايمر ديجيتال قابل برنامه ريزي ، ست صفركننده در هر موقعيت ، ست وزنه هاي 50g و100g ، سوزن نفوذ ، ظرف نمونه با قطر 55× 35mm و70× 45mm، جهت تعيين رواني نمونه های قيري تحت شرايط ثابت بار، زمان ودما
تست درجه نفوذ قیر بااهمیت ترین پارامتر اندازه گیری در تست های رایج قیر برای هر نوع قیر تولیدی می باشد به نحوی طیف وسیعی از نامگذاری قیرهای تولیدی بر اساس این پارامتر انجام می شود؛ برای مثال می توان از انواع قیر ۷۰-۶۰ ، ۱۰۰-۸۵ و …. که همگی بر اساس آزمایش تست نفوذپذیری قیر نامگذاری می شوند، نام برد. بر همین اساس اهمیت این تست، دقت و تکرارپذیری آن در صنعت قیر بسیار حائز اهمیت می باشد.
دستگاه آنالوگ درجه نفوذ قیر با استفاده از مگنت بسیار قوی، سریع و بدون لرزش و همچنین کنترلر موجود بر روی کنترل پنل دستگاه، پس از مماس نمودن سوزن با سطح نمونه توسط اهرم های حرکتی ماکرو و میکرو، به صورت خودکار پلانگر به همراه سوزن و وزنه ها را رها کرده و پس از پایان زمان تست (با دقت ۰.۰۱ ثانیه)، پلانگر را قفل می نماید. میزان درجه نفوذ به آسانی بر روی صفحه عقربه ای دستگاه قابل رویت است.
تعریف درجه نفوذ (Penetration)
بر اساس استاندارد سنجش قوام طبیعی مواد قیری بر اساس طولی از یک سوزن استاندارد بر حسب دهم میلی متر که به طور قائم در آزمونه قی تحت شرایط مشخص بارگذاری، زمان و دما نفوذ می کند، بیان می شود.
نحوه آزمایش
نمونه قیر را با احتیاط گرم کنید تا به اندازه کافی روان شود. در صورت امکان، در هنگام گرم کردن آنرا هم بزنید تا از گرم شدن موضعی آن جلوگیری شود. به هیچ وجه نباید دمای قیر بیش از حدود 140 درجه سانتیگراد شود و نبایست بیش از 2 ساعت حرارت داده شود. سپس قیر را به اندازه ای درون ظرف نمونه بریزید که وقتی سرد شد، عمق آن حداقل 20 درصد از مقدار نفوذ مورد انتظار سوزن بیشتر باشد. در صورتیکه قیر به اندازه کافی موجود باشد، توصیه می شود که جهت اطمینان، ظرف را از قیر پر کنید. ظرف نمونه را به مدت 5/1- 1 ساعت در دمای محیط خنک کرده، سپس به مدت 5/1-1 ساعت درون حمام آب 25 درجه قرار دهید. یک سوزن تمیز را در دستگاه درجه نفوذ نصب کرده و وزنه 50 گرمی را روی آن قرار دهید تا مجموع وزن (سوزن، نگهدارنده آن و وزنه روی آن) برابر 100 گرم شود. ظرف نمونه را از حمام آب برداشته، درون ظرف انتقال قرار دهید و داخل آن از آب حمام بریزید، تا آب روی ظرف نمونه را بپوشاند. ظرف انتقال را با محتویات آن بر روی پایه دستگاه درجه نفوذ و در زیر سوزن قرار دهید. نگهدارنده سوزن را به آرامی به سمت پایین حرکت دهید تا نوک آن سطح نمونه را لمس کند. در این لحظه، یا گیج مربوطه را صفر کنید و یا عدد گیج را خوانده و یادداشت کنید. بلافاصله سوزن را به مدت 5 ثانیه رها کنید و مقدار نفوذ آنرا قرائت کرده و ثبت نمایید. برای هر ظرف نمونه، حداقل سه قرائت انجام داده و میانگین آنها را برحسب یک دهم میلیمتر به عنوان درجه نفوذ قیر گزارش کنید.
مشخصات فنی
تک فاز، 220 ولت و ۵۰/۶۰ هرتز
ویژگی های محصول:
- جهت تعيين رواني و میزان نفوذپذیری نمونه های قيري
- دارای کنترلر مغناطیسی بهمراه تایمر دیجیتال
- دارای وزنه های 50 و 100 گرمی
- دارای سوزن نفوذ استاندارد با وزن 2.5 گرم
- دارای وسیله تنظیم عمودی میکرومتری
- همراه با کاپ آزمون استاندارد با ابعاد 55×35 و 70×45 میلی متر
- مطابق استانداردهای ملی و بین المللی
